Gebruik van Knock-out drums

Een knock-out drum wordt gebruikt om vloeistofdruppeltjes uit een procesgasstroom te verwijderen. Dit wordt bereikt op een wijze waarbij de gassnelheid zodanig wordt verlaagd dat het gas expandeert en de fysische eigenschappen veranderen. Hierdoor komt het dauwpunt van het procesgas hoger te liggen waarbij condensatie plaats vindt en de vloeistofdruppeltjes neerslaan of afgevangen worden.

Waar worden de drums voor gebruikt?

Knock-out drums worden voornamelijk toegepast in gasstromen met een grote vloeistofbelading, zowel in horizontale als in verticale uitvoering. Knock-out drums worden onder andere gebruikt voor afgas headers of voor de intrede van schoorstenen.

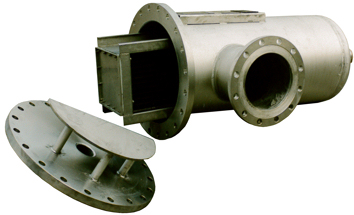

Horizontale knock-out drums

Horizontaal uitgevoerde knock-out drums zijn gemaakt met één gas intrede, één gas uittrede en één vloeistof afvoer. Hierbij wordt het gas geëxpandeerd door een forse vergroting van het volume. De liggende opstelling (door groot bodemoppervlak en daardoor laag vloeistofniveau) is het noodzakelijk een niveaumeting te plaatsen om het vloeistofniveau in het vat te bewaken.

Verticale knock-out drums

Bij verticaal uitgevoerde knock-out drums wordt het gas na intrede vertraagd door vergroting van het oppervlak. Hierdoor worden de vloeistofdruppeltjes van het gas gescheiden. De vrijgekomen vloeistofdruppeltjes vallen naar beneden en worden verzameld waarbij de vloeistof geregeld wordt gespuid. De staande opstelling (door klein bodemoppervlak en daardoor hoger vloeistofniveau) is het vaak afdoende om zwanenhals toe te passen met een voldoende grote vloeistofkolom zodat deze de druk in het systeem kan weerstaan.

Toepassingen

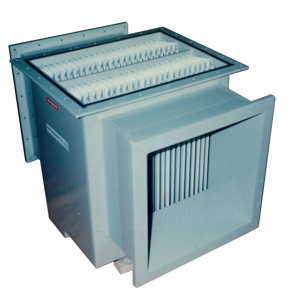

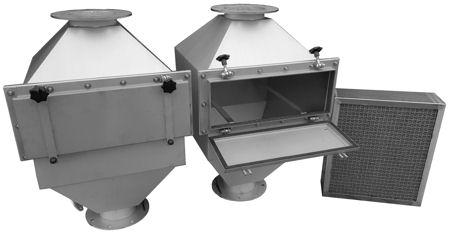

Een van de belangrijkste toepassingen van knock-out drums is het voorkomen van contaminatie van het achterliggende proces en om drift loss te voorkomen. Om entrainment van druppels te verhinderen, kan er gebruik worden gemaakt van een lamelafscheider of een draadgeweven demister. Een knock-out drum is in het algemeen bijzonder eenvoudig te voorzien van een inspectieluik om de afscheider te controleren en/of te reinigen.

Wij ontwerpen en leveren, op maat gemaakt

Ravebo kan voor u voor elke toepassing de juiste oplossing ontwerpen en leveren. Knock-out drums kunnen geleverd worden met o.a. de volgende opties:

• Constructie op klantspecificatie;
• Uiteenlopende materialen; van kunststof tot corrosiebestendige metalen;
• Automatische spui;
• Niveaubewaking.
• Uitvoeringen volgens verschillende (inter)nationale (druk)klassen.

Neem vrijblijvend contact met ons op! Wij kijken samen met u naar de juiste oplossing.
