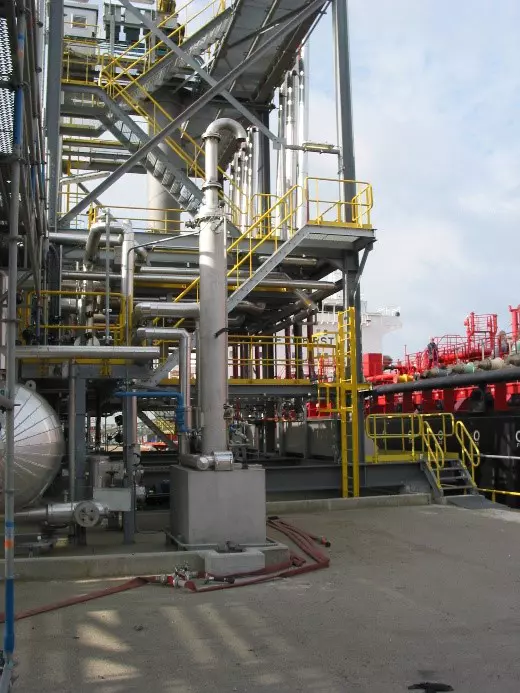

Scrubber voor dampterugwinning

De verticale scrubber is een kolom waarin de willekeurige pakkingen rechtstreeks worden bevochtigd door middel van een sproeikop. De gebruikte sproeimondstukken zijn van het type van een volle kegel waarmee de bevochtiging van de pakkingen kan worden gerealiseerd. Aan de inlaat van de gaswasser is een halve pijp aangebracht om turbulentie in het wasgedeelte te voorkomen. Daarna volgen willekeurige pakkingen, die zorgen voor een actief oppervlak zodat de gasdeeltjes zo lang mogelijk intensief in contact staan met het sproeiwater. Achter de sproeikoppen is een gaasdemister gemonteerd om te voorkomen dat vloeistofdruppels met de gasstroom worden meegevoerd. De in de demister verzamelde sproeiwaterdruppels komen door de zwaartekracht op de bodem van de kolom terecht. Van hieruit kan de vloeistof door middel van een lussysteem worden teruggepompt naar de sproeikop. Er moet regelmatig worden geloosd, zodat de concentraties in het waswater niet te hoog oplopen.

Drie verticale scrubbers, per scrubberbestaande uit:

• kolom
• gaas demister
• willekeurige verpakkingen
• steunplaat en bevestigingsplaat
• luchtgedreven pomp
• geïntegreerde buffertank
• demonteerbare sproeipijp met de sproeikop
