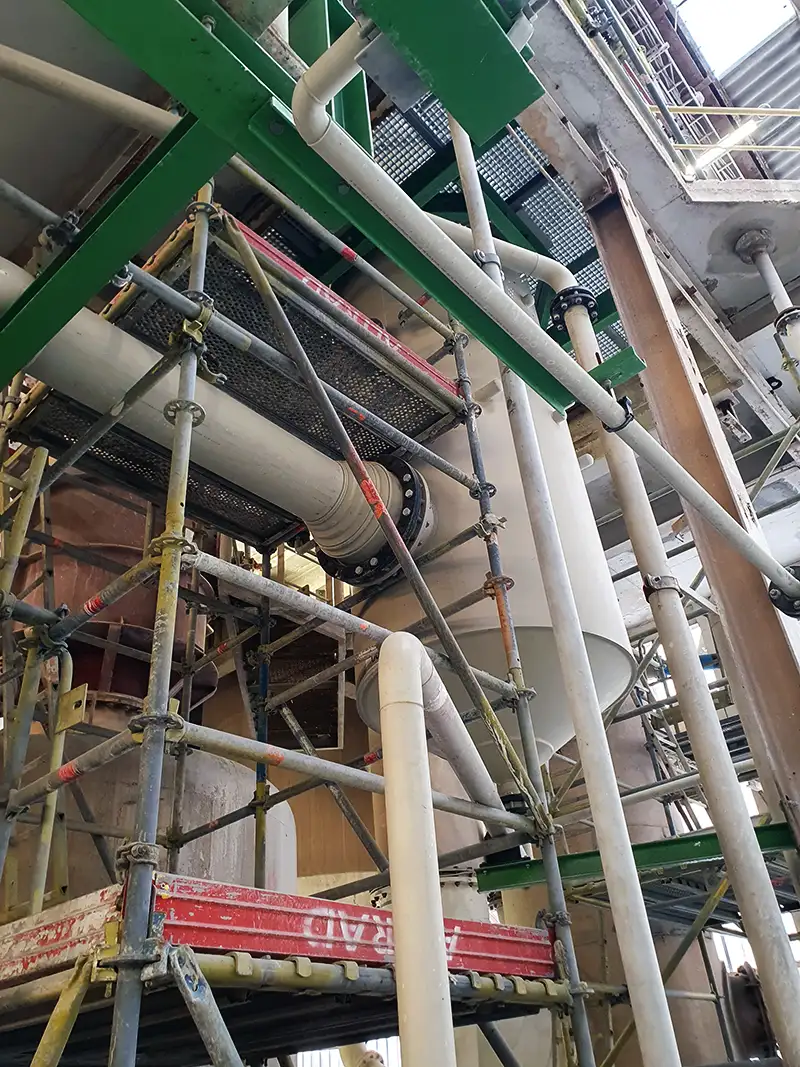

Efficiënt verwijderen van druppels uit een gasstroom
Een knock-out drum wordt gebruikt om vloeistofdruppels uit een procesgasstroom te verwijderen. Dit wordt bereikt door de gassnelheid te verlagen, waardoor het gas uitzet en de fysieke eigenschappen veranderen. Uiteindelijk is het dauwpunt van het procesgas hoger, waar condensatie plaatsvindt en de vloeistofdruppels zullen neerslaan of worden geëlimineerd door een druppelscheider.
Waar worden de drums voor gebruikt?
Knock-out drums worden voornamelijk gebruikt in gasstromen met een grote vloeistofbelasting en kunnen zowel in horizontale als verticale uitvoeringen worden vervaardigd. Knock-out drums worden voornamelijk gebruikt voor afgasheaders of bij de ingang van schoorstenen.
Horizontale knock-out drums
Horizontaal uitgevoerde knock-out drums zijn opgebouwd met één gasinlaat, één gasuitlaat en één vloeistofafvoer. Het gas wordt uitgebreid door een substantiële volumetoename. Door de liggende opstelling (door het grote bodemoppervlak en daardoor laag vloeistofniveau) is het noodzakelijk om een niveaumeting te plaatsen om het vloeistofniveau in het vat te bewaken.
Verticale knock-out drums
In verticaal uitgevoerde knock-out drums wordt de gassnelheid plotseling verlaagd na de inlaat door het oppervlak te vergroten. Dit laat de vloeistofdruppels uit het gas neerslaan. De vrijgekomen vloeistofdruppels vallen naar beneden en worden onderaan opgevangen, terwijl de vloeistof regelmatig wordt afgevoerd. Het hogere vloeistofniveau in een verticale constructie (door het kleine bodemoppervlak) is vaak voldoende om een zwanenhals toe te passen met een voldoende grote vloeistofkolom, zodat het de druk in het systeem kan weerstaan.
Toepassingen
Een van de belangrijkste toepassingen van knock-out drums is het voorkomen van verontreiniging van het onderliggende proces en het voorkomen van driftverlies. Om meevoer van druppels te vermijden, kan een lamellenscheider of een draadgaasdemister worden gebruikt. Een knock-out drum is over het algemeen vrij eenvoudig te voorzien van een inspectieluik om de scheider te controleren en/of schoon te maken.
Wij ontwerpen en leveren op maat
Ravebo kan de juiste oplossing voor elke toepassing ontwerpen en leveren. Knock-out drums kunnen worden geleverd met de volgende opties:
- Constructie volgens klantspecificatie.
- Diverse materialen; van kunststof tot corrosiebestendige metalen.
- Automatische afvoer.
- Niveaubewaking.
- Uitvoeringen volgens verschillende (inter)nationale (druk)klassen.
